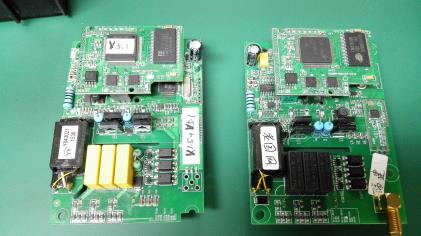

這些組件不能插入或連接到電路板的孔和表面墊上,甚至會使自動盒式磁帶裝載機損壞。焊接后的電路板元件,彎曲元件,腳部整齊切割。
電路板不能安裝在機箱內,也不能安裝在機器內部的插座上,所以對于裝配廠來說也是非常煩人的。目前的表面貼裝技術正朝著高精度,
高速度和智能化方向發展,對各種元件制成的PCB板提出了更高的平整度要求.PCB板由銅箔,樹脂和玻璃布制成。
所有材料的物理和化學特性是不同的。壓合后會產生殘余的熱應力和變形。同時在PCB加工過程中,經過高溫,機械切割,濕加工等工序,
也會對板材變形產生重要影響,PCB板材變形的原因復雜,如何減少或消除造成的變形因材料性質或加工工藝的不同,已成為PCB制造企業
面臨的最復雜問題之一。

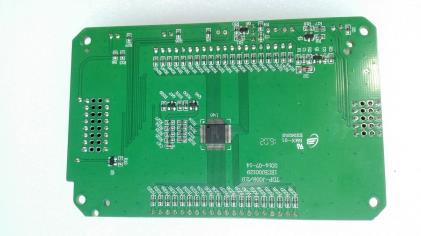

本文將分析和解釋變形和改進方法的各種原因。電路板上銅鋪路面的面積不均勻,會使板的彎曲和板的彎曲變差。一般電路板設計會有一個
大面積的銅箔作為地面,有時Vcc層可以使設計成大面積的銅箔,銅箔不能在這些大面積的區域同時均勻分布在電路板上時,會引起發熱和
冷卻速度不均勻當然,電路板會產生熱膨脹和收縮,如果膨脹不能同時會導致不同的應力和變形,此時如果板子的溫度已經達到Tg值的極限
,電路板會開始軟化,造成永久性變形。
今天的PCB大多是多層的,而且肋式插針與層(通孔)之間會有一個連接點。連接點也可以分為通孔,盲孔和埋孔。連接點的位置會限制板
材膨脹和收縮的效果,也會間接造成板材彎曲和板材翹曲。一般的回流爐會使用鏈條在鏈條的兩側預先驅動回流爐上的電路板,板子支撐整
個板子的時候,如果板子上面有重物,或者板子的尺寸太大的話,因為中間會因為凹陷而顯示出來。
降溫對板的應力的影響由于“溫度”是板的應力的主要來源,只要降低回流爐的溫度或降低回流爐中板材的加熱和冷卻速度,將大大減少板材彎
曲和板材翹曲的發生。但是也可能有其他的副作用。高Tg板材Tg是玻璃化轉變溫度,即玻璃材料制成的玻璃化轉變成橡膠溫度,材料的Tg值
越低,表示板材進入回流爐后軟化速度越快,但是也變成軟橡膠時間變長,板材的變形會更嚴重。承受應力和變形的能力可以通過更高的Tg
板來增加,但是相對材料的價格也更高。
深圳SMT貼片加工增加電路板的厚度很多電子產品為了達到更薄的目的,板子的厚度已經留下了1.0mm,0.8mm,甚至使得厚度達到了0.6mm,所以厚度保持
在回流爐后的板子不變形,確實有點難度,如果沒有薄板的建議,最好能使用厚度為1.6mm,可以大大減少彎曲變形的風險。減少電路板的
尺寸,減少拼接數量因為大部分鏈條回流焊爐是用來驅動電路板向前,電路板由于自重,回流爐的凹陷變形大,所以盡量使電路板的長邊作
為回流爐鏈條上的板邊,可以減少電路板本身造成的凹陷變形回路e重量,減少件數也是基于這個原因,據說,當爐子盡可能與狹窄的立式爐
子一樣,可以達到最小的洼地量。
