眾所周知,設計人員正在從印刷電路板中擠出更多性能。功率密度正在上升,隨之而來的高溫可能對導體和電介質造成嚴重破壞。升高的溫度-無論是由于I2R損耗還是環境因素引起的-都會影響熱阻和電氣阻抗,從而導致系統性能不穩定,即使不是完全故障。導體和電介質之間的熱膨脹率差異(衡量材料受熱時膨脹和冷卻時收縮的趨勢的量度)會產生機械應力,從而導致開裂和連接失敗,尤其是在電路板受到周期性加熱和冷卻的情況下。如果溫度足夠高,則電介質可能會完全失去其結構完整性,從而使第一個多米諾骨牌陷入困境。
發熱一直是影響PCB性能的一個因素,設計人員習慣于將散熱器包括在PCB中,但是當今高功率密度設計的要求經常使傳統PCB的熱量管理做法不堪重負。
減輕高溫的影響不僅對高溫PCB的性能和可靠性,而且對以下因素也具有深遠的影響:
組件(或系統)重量
申請規模
成本
電源要求
甲高溫電路板通常被定義為一個與Tg(玻璃化轉變溫度)高于170℃。
對于連續熱負載,在低于Tg 25°C的工作溫度下,高溫PCB應該遵循簡單的經驗法則。
因此,如果您的產品在130°C或更高的溫度范圍內,則建議使用高Tg的材料。
最常見的高Tg材料包括:
-ISOLA IS410
-ISOLA IS420
-ISOLA G200
-勝藝S1000-2
-ITEQ IT-180A
-雅隆85N
在本文中,我們將討論高溫PCB制造和PCBA中使用的一些設計方法和技術,以幫助設計人員應對高溫應用。
熱量通過一種或多種機制(輻射,對流,傳導)消散,設計團隊在決定如何管理系統和元器件溫度時必須牢記這三個因素。

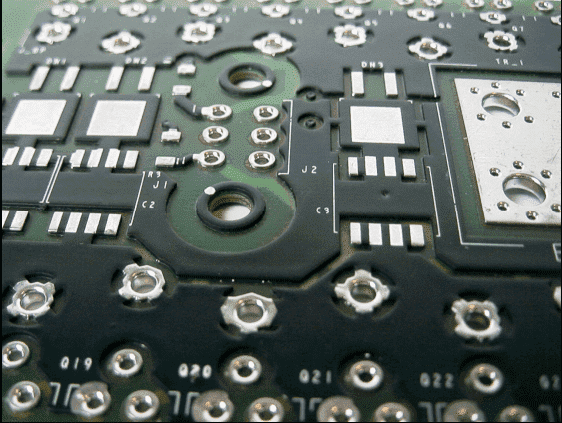

重銅PCB
輻射是電磁波形式的能量發射。我們傾向于認為它僅是發光的事物,但事實是,溫度高于絕對零的任何物體都會輻射熱能。雖然通常散發的熱量對電路板性能的影響最小,但有時可能是稻草折斷了駱駝的后背。為了有效地去除熱量,電磁波應遠離源具有相對清晰的路徑。反射表面使光子的外流受挫,使大量光子在其源上重新聚集。如果不幸的是反射面共同形成了拋物面鏡效應,它們會集中許多光源的輻射能量,并將其聚焦在系統的一個不幸部分上,從而造成真正的麻煩。
對流是將熱量傳遞到流體(空氣,水等)上。對流是“自然”的:流體從熱源吸收熱量,密度降低,從熱源升至散熱器,冷卻,密度增大,再回到熱源,然后重復該過程。(回想一下小學的“雨周期”)其他對流是由風扇或水泵“強迫”的。影響對流的關鍵因素是源與冷卻劑之間的溫度差,源傳遞熱量的難易程度,冷卻劑吸收熱量的難易程度,冷卻劑的流量以及傳熱的表面積。液體比氣體更容易吸收熱量。
傳導是通過熱源和散熱器之間的直接接觸進行的熱傳遞。從許多方面講,它類似于電流:源和宿之間的溫度差類似于電壓,單位時間內傳遞的熱量類似于安培數,熱量流經導熱體的難易程度類似于電流。電導。實際上,構成良好電導體的因素也往往也構成良好的熱導體,因為它們都代表分子或原子運動的形式。例如,銅和鋁是熱和電的極好導體。較大的導體橫截面可提高熱量和電子的傳導性。就像電路一樣,長而曲折的流動路徑會嚴重降低導體的效率。
通常,從電路板上去除熱量的主要機制是將熱量傳導到合適的散熱器,對流將熱量傳導到環境中。熱量會直接從源中散發出一些熱量,但通常是通過專門設計的通道(稱為“熱通道”或“熱通道”)將大部分熱量帶走。PCB散熱器相對較大,發射率很高的表面(通常是波紋狀或帶鰭狀,以進一步增加表面積),與導電(例如銅或鋁)背襯粘合,這是一個勞動強度大的過程。PCB散熱器也可以連接到設備的機箱,以利用其表面積。通常使用風扇來提供冷卻空氣流,在極端情況下,冷卻空氣本身可在氣液熱交換器中冷卻。
歸根結底,設計人員可用的熱量管理選項包括降低功率密度,將設備與熱源分離或隔離,提供更強大的冷卻機制(例如,更大的風扇,液體冷卻系統等),增加尺寸。散熱片的可及性,使用更大的導體或使用能夠承受更高溫度的特殊材料。所有這些都會對整個系統的成本,大小和重量產生影響,因此必須在最早的概念開發和設計階段就予以考慮。
PCB制造商充分意識到標準制造方法的局限性,并通過提供專門針對高溫設計的新型PCB來努力應對當今的設計挑戰。這些PCB均采用沉重的銅電路來提高其載流能力,同時降低I 2 R損耗,但是它們的實現方式可能會有很大差異。
正如描述所暗示的那樣,我們越來越看到“重銅”和“極銅”板,它們使用的銅層比標準PCB厚,重。如果到處都不需要重(或極端)銅,則可以將重銅電路和標準銅電路組合在一起,以允許在單個板上承載電源電流和信號電流。
除了特殊的蝕刻和電鍍技術外,重/極銅PCB的制造工藝與標準PCB相似。優點是更大的載流能力,更低的I 2 R損耗,更高的機械強度,具有并入高效車載散熱片和車載平面變壓器之類的功能以及減小產品尺寸(由于該能力)的能力。將重型和標準電路組合在一塊板上)。相對成本較低,因為板載散熱器不需要繁瑣的手工制造標準的,粘合的散熱器。
另一種方法是嵌入沉重的矩形銅線以代替沉重/極端的銅鍍層。與標準PCB相比,優勢與重/極銅PCB相似:能夠合并功率電流和信號電流,減少熱量產生和改善散熱,提高強度,消除連接器,減少層數,減小整體系統體積。一些人聲稱,與厚銅板相比,嵌入式銅板更容易焊接,但應根據具體情況進行評估。
應當考慮的另一種熱管理技術是可與標準PCB設計軟件包(例如Mentor Graphics的FloThermPCB?)集成的計算流體力學(CFD)軟件。隨著性能邊界的推力越來越大,舊的經驗法則和餐巾紙熱量計算變得越來越不可靠。出色的CFD套件(特別是專門為PCB或電子冷卻應用設計的套件)可以勝任,可以消除大量的猜測,提高設計效率,避免潛在的代價高昂的錯誤,并縮短上市時間。
考慮到所有先前的權衡,至關重要的是,產品的設計和開發必須由代表關鍵利益相關者的團隊來制定:客戶,銷售和市場營銷,當然還有客戶服務,采購,制造和銷售方面知識淵博的成員工程部門。供應商,例如PCBA加工制造商,必須具有制造設計和技術專長,是團隊不可分割的一部分;制造,組裝,測試和服務注意事項必須內置,而不是增加。
